整线协同规划
将输送、定位、灌胶和上下游工序统一规划，减少独立设备之间的等待与重复转运。
灌胶设备 · PRODUCT 05
全自动灌胶流水线体
FULLY AUTOMATIC INLINE POTTING SYSTEM
设备型号YH-GJ005
将输送、定位、灌胶与上下游工序整合为连续、清晰、可追溯的整线作业。
YIHENG INTELLIGENT灌胶设备
REAL PROJECT
真实整线，现场可见
从方案布局、结构装配到整线落地，以真实项目照片展示设备规模、输送衔接与现场状态。 具体工位和功能以实际项目需求为准。

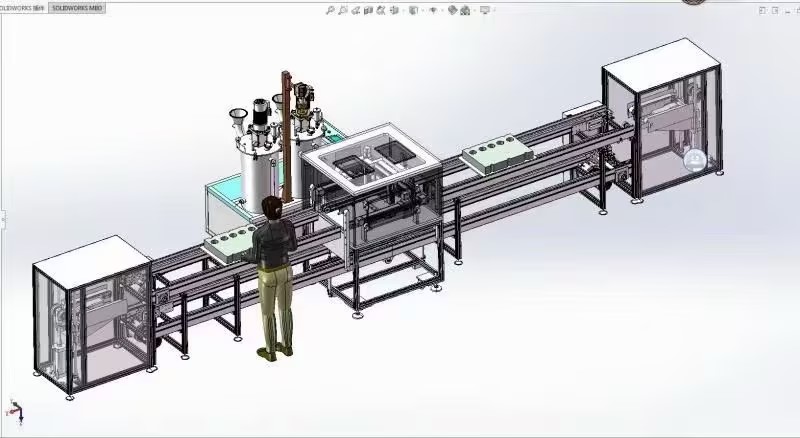

CAD / ENGINEERING LAYOUT
整线方案建模示意
用于说明方案布局与模块衔接，最终结构以确认后的项目方案为准。
PRODUCT OVERVIEW
设备简介
全自动灌胶流水线体将产品输送、工件定位、定量灌胶、缓存流转及上下游衔接整合为连续生产线。工件进入线体后，可依照工艺流程自动完成上料、定位、灌胶和转运；配方、报警和批次信息可集中管理，并可按生产节拍配置单工位、多工位、单通道或双通道结构。
CORE FEATURES
核心特点
以实际工艺为依据配置设备，不使用一套固定参数套用所有产品。
自动连续作业
支持自动上料、定位、灌胶与转运，并按节拍配置单工位或多工位结构。
工艺集中管理
灌胶配方、设备报警与批次信息集中管理，可选条码、PLC、MES 与 RS485 接口。
按现场布局定制
结合产品尺寸、厂房空间与上下料方向确定通道、工位和线体走向。
CONFIGURATION & SPECIFICATIONS
推荐配置与设备参数
配置与参数以产品手册为依据整理；实际设备将结合材料、样件、目标节拍和现场条件进行确认。
精密齿轮计量泵 + 螺杆泵
兼顾稳定计量与多种材料黏度，按胶体特性和配比选型。
动态混合阀 + 静态混合阀
用于双组分材料充分混合，并匹配连续灌胶节拍。
隧道烘干炉
与输送线衔接，实现灌胶后的连续加热与固化。
EQUIPMENT SPECIFICATIONS
设备参数
- 设备型号
- YH-GJ005
- 线体形式
- 在线式，单通道 / 双通道可选
- 有效行程
- 按产品与工位定制
- 重复定位精度
- ±0.02 mm
- 计量形式
- 齿轮泵 / 螺杆泵 / 柱塞泵可选
- 配比范围
- 1:1–100:1
- 流量范围
- 5–30 g/s
- 出胶精度
- ±1%
- 通信接口
- PLC、条码、MES、RS485 可选
- 电源与气源
- AC 380 V / 6 kW；0.4–0.8 MPa
建议配置与参数来自以恒产品手册，最终以样件测试、设备方案及双方确认的技术协议为准。
CONFIGURATION
可选配置方向
设备需要结合样品与现场工况确认配置。以下内容用于帮助你准备需求，并不代表所有项目都需要全部选项。
- 01输送线布局、流转方向与工位数量
- 02供胶、计量及混合系统
- 03定位、缓存、检测与隧道固化模块
- 04上下料接口、安全防护与产线通信
PROJECT PROCESS
从需求到设备方案
建议提供工件照片或样品、材料信息、工艺路径和目标节拍，以便更准确地沟通方案。
需求沟通
了解产品、材料、工艺与现场限制
样品确认
结合样品梳理作业路径与关键参数
方案配置
确定设备结构、功能模块和操作方式
装配调试
完成整机装配、程序调试与交付验证
